Ref. : P125072

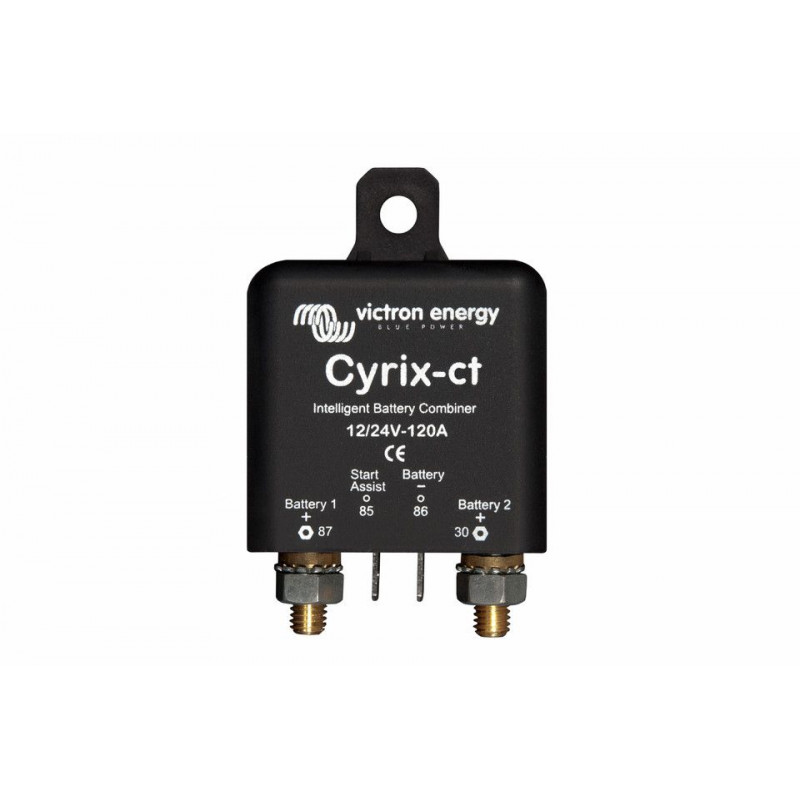

Coupleur de batterie Cyrix 12/24 V

OFFRE SPÉCIALE : commandez dès maintenant et récupérez jusqu’à 100€ en bon d’achat !

Le coupleur de batterie Cyrix de VICTRON ENEREGY permet un contrôle intelligent de vos batteries. Il vous permet de connecter votre batterie de démarrage avec vos batteries de servitude… En savoir plus

49€99 49.99 EUR

Livraison offerte(3) avec le Programme fidélité SKIPPER

Le coupleur de batterie Cyrix de VICTRON ENEREGY permet un contrôle intelligent de vos batteries. Il vous permet de connecter votre batterie de démarrage avec vos batteries de servitude (ou parc à batterie).

Certains coupleurs de batterie (également appelés Relais contrôlé par tension, ou Relais de charge auxiliaire) déconnecteront une batterie en cas de charge présentant un ampérage trop élevé, bien que peu longtemps. Un coupleur de batterie peut aussi échouer à connecter un grand banc de batterie qui est déchargé, car, dès que les batteries sont connectées, la tension CC chute immédiatement en dessous de la valeur de désactivation.

Le logiciel du Cyrix-ct 12/24 fait bien plus que simplement connecter et déconnecter en fonction de la tension de batterie et d’un temps de retard fixé. Le Cyrix-ct 12/24 prend aussi en compte la tendance générale (augmentation et baisse de la tension) et il inverse une action précédente seulement si la tendance s’est inversée pendant une certaine période de temps. Le temps de retard dépend de l’écart de tension par rapport à la tendance (pour des coupleurs de batterie avec de multiples profils d'activation/désactivation, voir le Cyrix-i 400).



Des boulons longs permettant de connecter plus d'un câble d'alimentation :

  • Cyrix 12/24-120 : 13 mm (M6)
  • Cyrix 12/24-230 : 16 mm (M8)



Protection contre la surchauffe (due à une surcharge pendant un long moment, par ex.) :

Le Cyrix se désactivera en cas d'une température de contact excessive, et il s'enclenchera de nouveau après s'être refroidi.



Indication d'état LED (Cyrix 12/24 230 uniquement) :

  • LED allumée : activé
  • LED reste allumé 10 s : désactivé
  • LED reste allumé 2 s : connexion
  • LED clignote 2 s : déconnexion
  • LED clignote 0,25 s : alarme (surchauffe ; tension > 16 V ; les deux batteries < 10 V ; une batterie < 2 V) (multiplier par deux pour 24 V)



12/24 V auto mesure :

Le Cyrix-ct 12/24 détecte automatiquement la tension du système.



Aucune chute de tension :

Les coupleurs de batteries Cyrix sont une excellente solution de remplacement pour les séparateurs à diodes. Leur principale caractéristique est qu'ils ne présentent presque aucune chute de tension, évitant ainsi d'avoir à corriger les tensions de charge des alternateurs ou des chargeurs de batterie.



Priorité à la batterie de démarrage :

Dans une installation type, l'alternateur est directement relié à la batterie de démarrage. La batterie de service et éventuellement un propulseur d'étrave et d'autres batteries sont tous raccordés à la batterie de démarrage par des coupleurs de batteries Cyrix. Lorsqu'un Cyrix détecte que la batterie de démarrage a atteint sa tension d'enclenchement, il se ferme pour permettre la charge en parallèle des autres batteries.



Perception de tension bidirectionnelle et alimentation de puissance à partir des deux batteries :

Le Cyrix surveille la tension des deux batteries raccordées. Par conséquent, il s'enclenchera également lorsque, par exemple, la batterie de service est chargée par un chargeur de batteries.

Le Cyrix-ct 12/24 dispose d’une double alimentation de puissance. Il se fermera aussi si la tension sur l’une des batteries est trop basse pour faire marcher le Cyrix.

Afin d’éviter un fonctionnement non désiré au cours de l'installation ou si une batterie a été déconnectée, le Cyrix ct 12/24 ne se fermera pas si la tension sur l'une des deux connexions de batteries est inférieure à 2 V (batterie de 12 V) ou de 4 V (batterie de 24 V).



Connexion en parallèle en cas d’urgence (StartAssist) :

Le Cyrix peut aussi être enclenché avec un bouton poussoir (le Cyrix reste enclenché pendant 30 s) ou avec un interrupteur pour connecter les batteries en parallèle manuellement.

Ceci peut être très utile en cas d’urgence quand la batterie de démarrage est déchargée ou endommagée.



Caractéristiques :



Modèle

120A

230A

400A

Indication de l'état à LED

Non

Oui

Oui

Puissance nominale (A)

180 (5s)

500 (5s)

2000 (1s)

Démarrage d'urgence

Oui, 30s

Oui, 30s

Oui, 30s

Contrôle à distance

Non

Câble de 1m

Micro-interrupteur

Etanchéité

IP54

IP54

-

Poids (kg)

0,11

0,27

0,9

Dimensions hxLxp (mm)

46x46x80

65x100x50

78x102x110

  230 A 400A 225 A 120 A
Dimensions (h x l x L) 46 x 46 x 80 mm (h x l x L) 46 x 46 x 80 mm (h x l x L) 100 x 90 x 100 mm (h x l x L) 46 x 46 x 80 mm

Installation :



Attention : Ce coupe batterie est à installer sur le pôle positif (+) de votre circuit



Voici ci-dessous plusieurs exemples de schéma de câblage de ce produit :



Schéma de connexion du Cyrix 12/24-120A :

Schéma installation Cyrix 120A



Schéma de connexion du Cyrix 12/24-230A :

Schéma installation Cyrix 230A



Schéma de connexion du Cyrix 12/24-400A :

Schéma installation Cyrix 400A



Câblage :

  • Etape 1 : Dénuder vos fils électriques
  • Etape 2 : Dévisser le premier écrou
  • Etape 3 : Sertir vos câbles sur des cosses rondes à œillets (disponibles ICI) en 6mm ou 8mm suivant le modèle
  • Etape 4 : Enfiler la cosse sur le pot
  • Etape 4 : Revisser l’écrou
  • Etape 5 : Reproduire les étapes 1 à 4 pour le second plot
