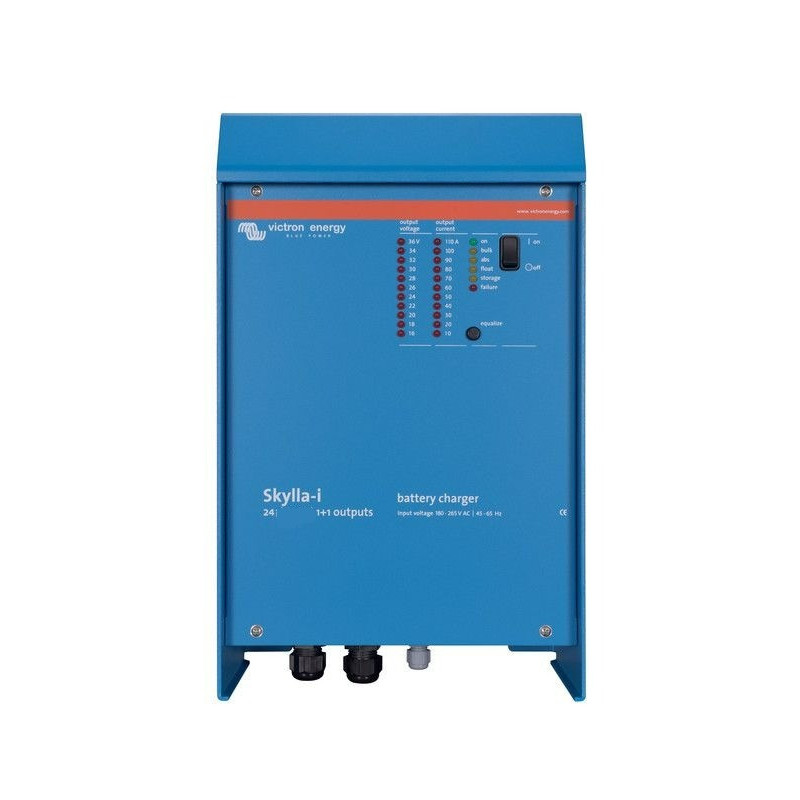

Chargeur de batterie SKYLLA-i 24V/80A (2 Sorties) - VICTRON

Skylla-i-(1+1) : deux sorties pour charger 2 bancs de batteries

Le Skylla-i (1+1) présente 2 sorties isolées. La seconde sortie, limitée à environ 4 A et avec une tension de sortie légèrement

plus faible, est conçue pour alimenter une batterie de démarrage.

Robuste

Boitiers enduits en poudre époxy d'aluminium avec des fixations en acier inoxydable et coupelle anti-égouttures résistant aux conditions ambiantes défavorables : chaleur, humidité et air salé.

Les cartes électroniques sont protégées par un revêtement acrylique pour une résistance maximale contre la corrosion.

Les sondes de températures garantissent que les composants électriques fonctionneront toujours dans les limites spécifiées, et si cela est nécessaire avec une réduction automatique du courant de sortie dans des conditions ambiantes extrêmes.

Souple

À côté d'une interface CAN bus (NMEA2000), un interrupteur rotatif, des interrupteurs DIP et des potentiomètres sont disponibles pour adapter l'algorithme de charge à une batterie particulière et à ses conditions d'utilisation.

Veuillez consulter le manuel pour une vue d'ensemble complète des possibilités existantes.

Fonctionnement en parallèle synchronisé

Plusieurs chargeurs peuvent être synchronisés avec l'interface CAN Bus. Cela est possible en raccordant simplement les chargeurs avec des câbles RJ45 UTP. Veuillez consulter le manuel pour de plus amples détails.

La quantité correcte de charge pour une batterie au plomb : durée d'absorption variable

Lors de décharges peu profondes de la batterie, la durée de charge d'absorption est limitée pour éviter toute surcharge.

Après une décharge profonde, la durée d'absorption est automatiquement augmentée pour assurer une recharge complète de la batterie.

Prévention des détériorations dues au gazage : le mode BatterySafe

Si pour obtenir une recharge rapide, un courant élevé a été associé à une tension d'absorption élevée, le Skylla-i évite une détérioration due au gazage en limitant automatiquement la progression de la tension dès que la tension de gazage est atteinte.

Moins d'entretien et de vieillissement quand la batterie n’est pas utilisée : le mode veille

Le mode veille se déclenche lorsque la batterie n'a pas été sollicitée pendant 24 heures. En mode veille, la tension float est réduite à 2,2 V / cellule (26,4 V pour une batterie de 24 V) pour minimiser le gazage et la corrosion des plaques positives.

Une fois par semaine, la tension est relevée au niveau d'absorption pour « rafraîchir » la batterie. Cette fonction empêche la stratification de l'électrolyte et la sulfatation, causes majeures du vieillissement prématuré des batteries.

Pour une meilleure longévité de la batterie : compensation en température

Chaque Skylla-i est livré avec une sonde de température de batterie. Lorsqu'elle est raccordée, la tension de charge diminue automatiquement avec l'augmentation de la température de la batterie. Cette fonction est notamment recommandée pour les batteries au plomb étanches et/ou lorsque d'importantes fluctuations de température peuvent se produire.

Sonde de tension de batterie

Pour compenser la perte de tension due à la résistance des câbles, le Skylla-i est livré avec une sonde de tension, permettant de toujours distribuer une tension de charge correcte à la batterie.

Adapté pour une alimentation CA et CC (fonctionnement CA-CC et CC-CC)

Les chargeurs acceptent aussi une alimentation CC.

Utilisation comme alimentation électrique en direct

En raison de sa tension de sortie parfaitement stabilisée, le Skylla-i peut être utilisé en tant qu'alimentation courant continu en direct sans batteries ou grands condensateurs

Compatible avec des batteries au lithium-ion (LiFePO4)

Un simple contrôle on-off du chargeur peut être implanté en connectant un relai ou une sortie optocoupleur de collecteur ouvert depuis un BMS lithium-ion vers le port de contrôle à distance du chargeur. Autrement, un contrôle complet de la tension et du courant peut être obtenu en connectant un port bus CAN isolé galvaniquement.

Caractéristiques techniques:

Chargeur Skylla-i 24/80 (1+1)

Tension d'entrée (V AC) 230 V

Plage de tension d'alimentation (V AC) 185-265 V

Plage de tension d'alimentation (V DC) 180-350 V

Courant maximal d'entrée AC @ 180 VCA 16 A

Fréquence (Hz) 45 - 65

Facteur de puissance 0,98

Tension de charge 'absorption' (V DC) (1) 28,8

Tension de charge 'float' (V DC) 27,6

Tension de charge 'stockage' (V DC) 26,4

Courant de charge (A) (2) 80

Courant de charge de batterie de démarrage. 4 A

Algorithme de charge adaptative à 7 étapes

Courbe de charge IUoU (Charge en 3 étapes)

Capacité de batterie recommandée (Ah)

400-800

Algorithme de charge, batterie au lithium-ion 3 étapes, avec un contrôle on/off ou un contrôle bus CAN

Sonde de température Oui

Utilisable comme alimentation Oui

Port on/off à distance Oui (peut être connecté à un BMS au lithium-ion)

Port de communication bus CAN (VE.Can) Deux connecteurs RJ45, protocole NMEA2000, isolé galvaniquement

Fonctionnement en parallèle synchronisé Oui, avec VE.Can

Relais d'alarme DPST Puissance nominale CA : 240 VCA/4 A Puissance nominale CC : 4 A jusqu'à 35

VCC, 1 A jusqu'à 60 VCC

Refroidissement forcé Oui

 Protection Polarité inversée de batterie (fusible) Court-circuit de sortie Surchauffe

Plage de température d'exploitation -20 à 60ºC (courant en sortie complet jusqu'à 40°C)

Humidité (sans condensation) maxi 95%

Matériau & Couleur Aluminium (bleu RAL 5012)

Raccordement batteries Ecrous M8

Connexion 230 VCA Vis de blocage 10 mm² (AWG 7)

Degré de protection IP 21

Poids (kg) 7

Dimensions (h x l x p en mm) 405 x 250 x 150 mm

Sécurité EN 60335-1, EN 60335-2-29

Emission EN 55014-1, EN 61000-6-3, EN 61000-3-2

Immunité EN 55014-2, EN 61000-6-1, EN 61000-6-2, EN 61000-3-3
