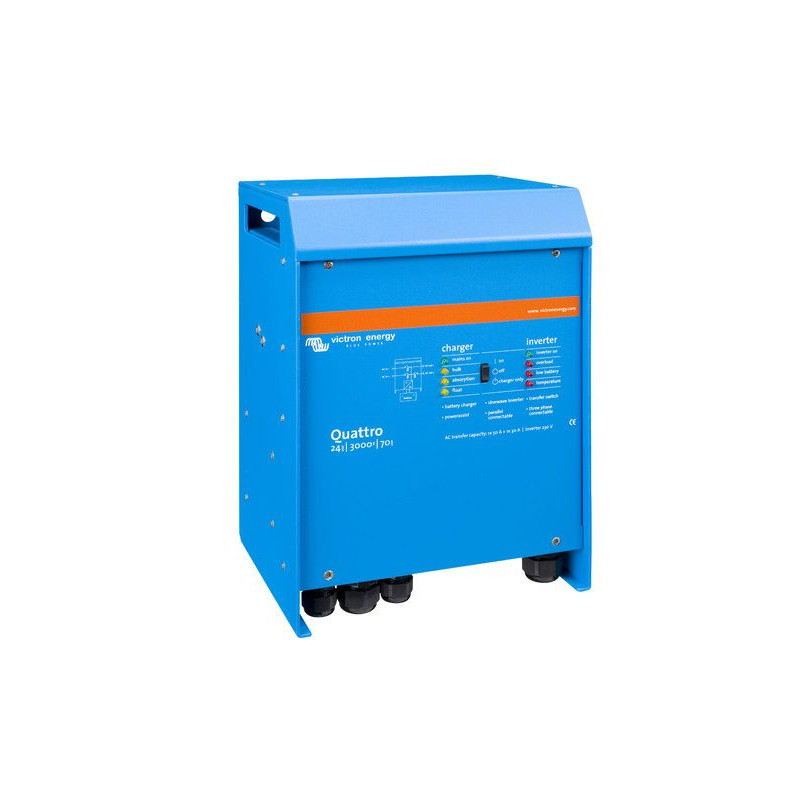

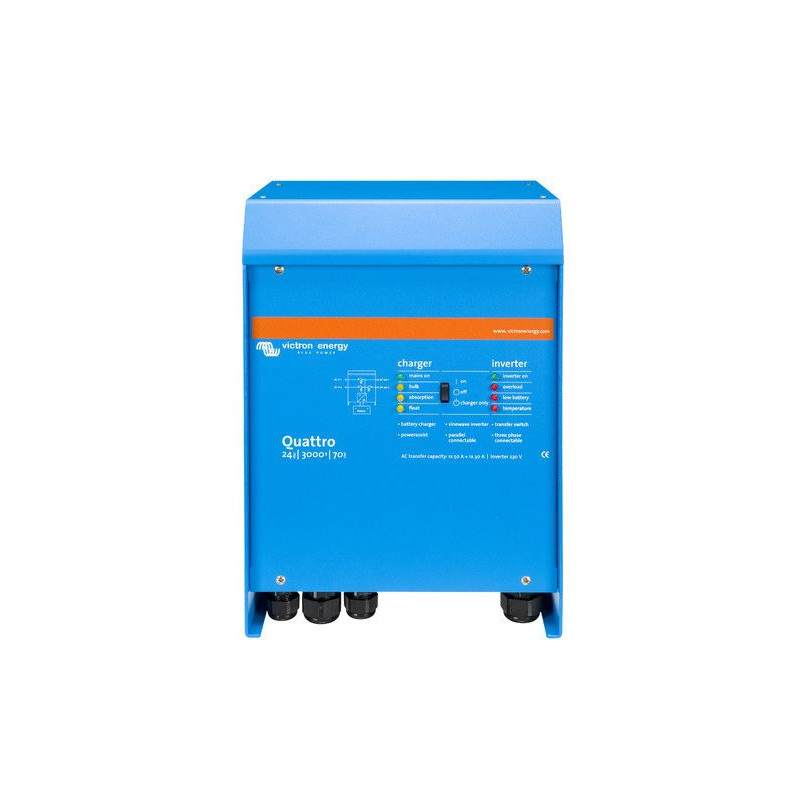

Convertisseur chargeur QUATTRO 24V/8000VA - VICTRON

Convertisseur Chargeur QUATTRO VICTRON ENERGY 24V haut de gamme permettant d'alterner / de coupler le courant des batteries et celui du secteur de manière automatique et instantanée.

Le convertisseur Chargeur QUATTRO VICTRON ENERGY 24V comporte deux entrées CA (Courant Alternatif) avec sélection automatique de la source de courant active et deux sorties CA : la sortie principale est sans coupure, en cas d'arret de l'alimentation électrique le convertisseur du Quattro prend instantanément le relais et maintient l'alimentation de cette sortie. Le transfert d'une sortie à l'autre est ultra rapide (moins de 20 millisecondes) pour ne pas perturber le fonctionnement des appareils les plus sensibles comme les ordinateurs. Il est possible de mettre jusqu'à dix convertisseur chargeur QUATTRO VICTRON ENERGY 24V en parallèle ayant chacun comme puissance nominale de sortie 3000 VA soit 2500 Watts.

Deux entrées CA avec un commutateur de transfert intégré

Le Quattro peut être connecté à deux sources CA indépendantes : par exemple le réseau public et un générateur, ou bien deux générateurs. Le Quattro se connectera automatiquement à la source active.

Deux sorties CA

La sortie principale a une fonction d’alimentation ininterrompue. En cas de défaillance du réseau ou de déconnexion de la puissance de quai ou du générateur, le Quattro prend la suite de l'alimentation des charges connectées. Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement d’ordinateurs ou d’autres équipements électroniques sensibles raccordés ne seront pas perturbés.

La deuxième sortie n’est sous tension que lorsqu'un courant CA est disponible sur l'une des entrées du Quattro. Des charges qui ne déchargeraient pas la batterie – par exemple un chauffe-eau – peuvent être connectées à cette sortie.

Option demi-phase.

Une source CA en demi-phase peut être obtenue en connectant notre autotransformateur (voir la fiche technique surwww.victronenergy.com) à un convertisseur « européen » programmé pour alimenter 240 V/60 Hz.

Configuration triphasée

Trois unités peuvent être configurées pour une sortie triphasée. Mais ce n'est pas tout : jusqu'à 4 séries de trois unités de 15 kVA peuvent être raccordées en parallèle pour fournir une puissance de convertisseur de 144kW / 180 kVA et 2400 A de capacité de charge.

PowerControl – S’adapter aux limites d’un générateur, de l'alimentation de quai ou du secteur

Le Quattro comporte un chargeur de batteries très puissant Il va donc tirer une grande quantité de courant depuis le générateur ou depuis lesecteur (16 A par Quattro de 5 kVA à 230 VAC). Une limite de courant peut être configurée sur chaque entrée CA. Le Quattro prend alors en compte la demande de puissance d'autres charges CA en sortie et n'utilisera l'excédent que pour la charge, évitant ainsi toute surcharge du secteur ou du générateur.

PowerAssist – Davantage de puissance du quai ou du générateur

Cette fonction donne une dimension supplémentaire au principe du PowerControl en permettant au Quattro de compléter la capacité de la source alternative. En cas d'une demande de forte puissance de pointe, souvent requise pour une courte durée, le Quattro fournit à travers les batteries la puissance permettant de compenser le manque d'alimentation provenant du secteur ou du générateur. Et lorsque la demande diminuera, l'excédent de puissance sera utilisé pour recharger les batteries.

Énergie solaire. Énergie CA disponible même en cas de défaillance du réseau

Le Quattro peut être utilisé aussi bien hors réseau que connecté à un réseau PV ou à d'autres systèmes d'énergie alternative. Un logiciel de détection de perte de secteur est disponible.

Configuration du système

- Dans le cas des applications autonomes, il est possible de modifier des paramètres en quelques minutes à l'aide de la procédure de configuration par des interrupteurs DIP.

- Des applications en configuration parallèle ou triphasée peuvent être configurées avec les logiciels VE.Bus Quick Configure et VE.Bus System Configurator.

- Les applications d'autoconsommation, de réseau interactif et hors-réseau impliquant des convertisseurs rattachés au réseau et/ou des chargeurs solaires MPPT peuvent être configurées avec des assistants (logiciel spécifique pour des applications spécifiques).

Suivi et contrôle sur site

Plusieurs options sont disponibles : contrôleur de batterie, un tableau de commande MultiControl, Color Control GX et autres appareils GX, Smartphone ou tablette (Bluetooth Smart), ordinateur de bureau ou portable (USB ou RS232).

Suivi et contrôle à distance

Color Control GX et autres appareils GX.

Les données peuvent être conservées et affichées sur notre site Web gratuit VRM (Victron Remote Management).

Configuration à distance

Si des systèmes disposant d'un Color Control GX et autres appareils GX sont connectés par Ethernet, il est possible d'y accéder et de modifier leur configuration à distance
