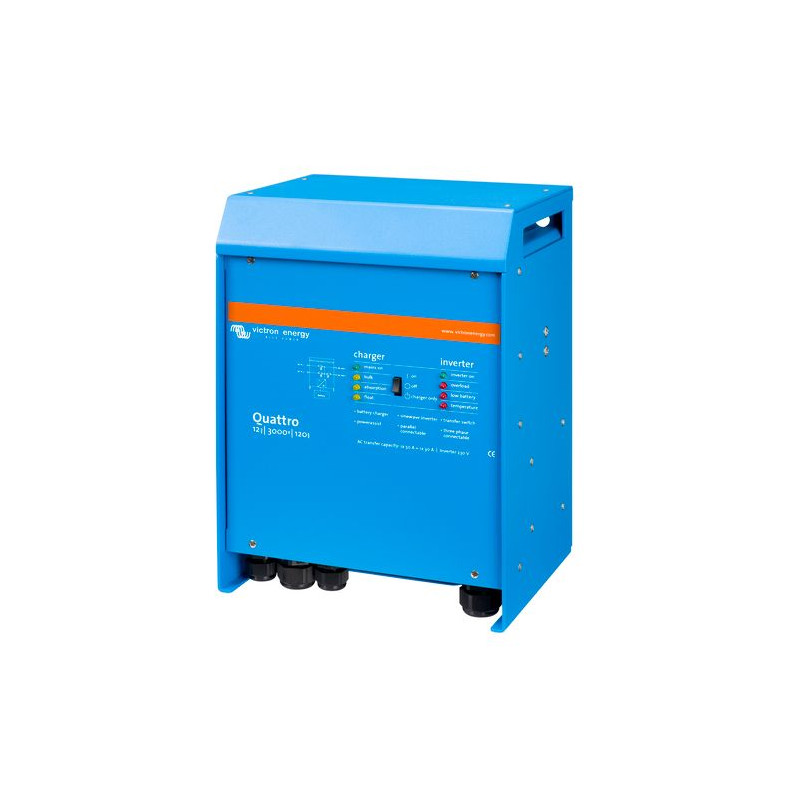

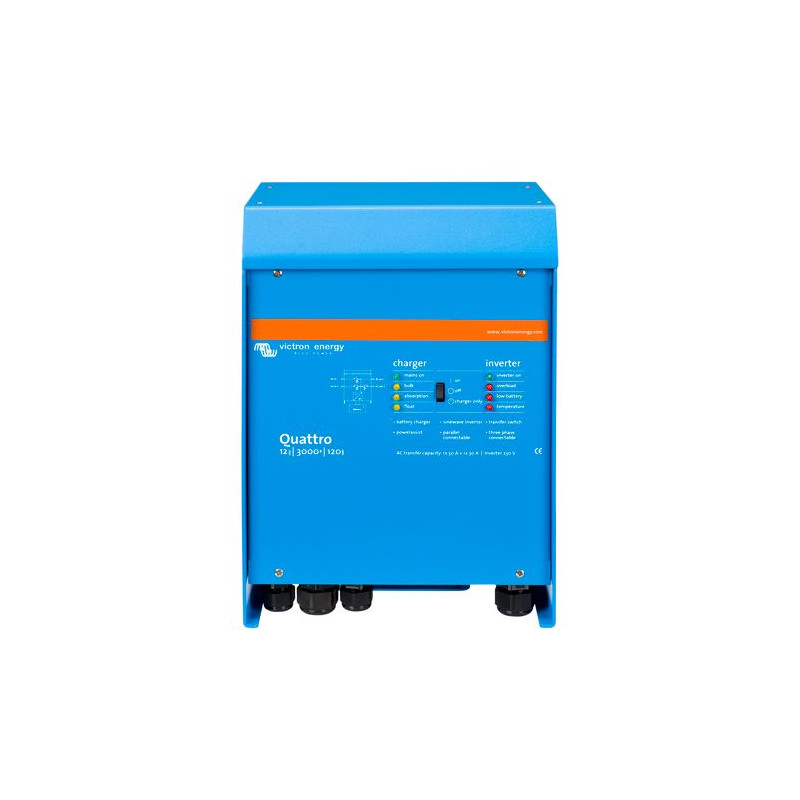

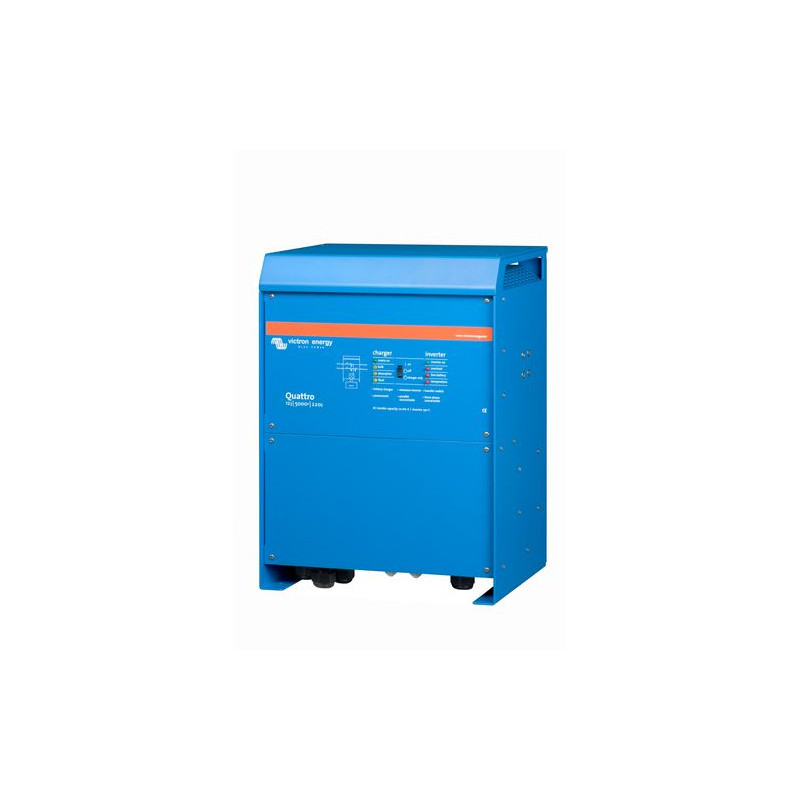

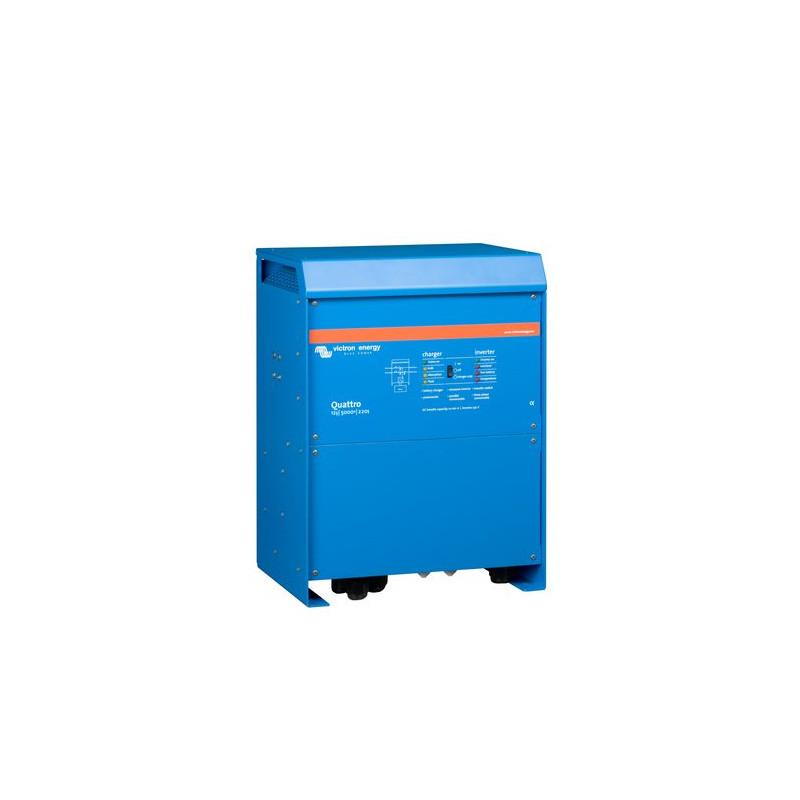

Convertisseur chargeur QUATTRO 12V/5000VA (modèle 120V) - VICTRON

Le convertisseur/chargeur Quattro permet d'une part de transformer le courant 12 V de vos batteries en un courant 230 V (ou 120 V pour le modèle spécifique 120V). D'autre part, le Quattro assure le rechargement de votre parc batterie 12 V lorsqu'il est relié à une prise de quai.

Le Quattro dispose de deux prises d'entrée, permettant par exemple de le relier à une prise de quai et un parc solaire. Le Quattro se connectera automatiquement à la source qui est active. Il dispose également de 2 prises de sortie. La sortie principale permet l'alimentation ininterrompue des appareils qui y sont connectés, alors que la prise secondaire fonctionne quand le Quattro est relié au secteur, et permet de brancher des appareils qui ne déchargent pas beaucoup la batterie.

Lorsqu'il est connecté à une source d'entrée, le convertisseur/chargeur Quattro privilégie l'alimentation de tous les équipements qui sont branchés. Il utilisera l'excédent de courant pour recharger les batteries. Si l'utilisation d'un appareil nécessite un courant que la source d'alimentation seule ne peut pas lui fournir, le Quattro apportera le complément en le récupérant dans les batteries. Si l'alimentation se coupe, il bascule automatiquement en mode convertisseur, pour puiser sur les batteries afin d'alimenter vos appareil. Cette opration s'effectue en 20 millisecondes, afin de ne pas perturber ni endommager vos appareils.

Lorsquil n'est pas relié à une source d'entrée, le Quattro passe ainsi exclusivment en mode convertisseur, pour vous permettre de brancher vos appareils qui fonctionnent en courant alternatif.

Le Quattro préserve à la fois vos batteries et vos appareils, en les protégeants contre les surcharges et en évitant le déchargement trop important de vos batteries.

 Deux entrées CA avec un commutateur de transfert intégré :

Le Quattro peut être connecté à deux sources CA indépendantes : par exemple le réseau public et un générateur, ou bien deux générateurs. Le Quattro se connectera automatiquement à la source active.

Deux sorties CA :

La sortie principale a une fonction d’alimentation ininterrompue. En cas de défaillance du réseau ou de déconnexion de la puissance de quai ou du générateur, le Quattro prend la suite de l'alimentation des charges connectées. Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement d’ordinateurs ou d’autres équipements électroniques sensibles raccordés ne seront pas perturbés. La deuxième sortie n’est sous tension que lorsqu'un courant CA est disponible sur l'une des entrées du Quattro. Des charges qui ne déchargeraient pas la batterie – par exemple un chauffe-eau – peuvent être connectées à cette sortie.

Puissance virtuellement illimitée grâce au fonctionnement en parallèle :

Jusqu'à 6 Quattro peuvent fonctionner en parallèle. Par exemple, six unités 48/10000/140 fourniront une puissance de 48 kW / 60 kVA en sortie et 840 A de capacité de charge.

Configuration triphasée :

Trois unités peuvent être configurées pour une sortie triphasée. Mais ce n'est pas tout : jusqu'à 6 séries de trois unités peuvent être raccordées en parallèle pour fournir une puissance de 144 kW / 180 kVA et plus de 2500 A de capacité de charge.

PowerControl – S’adapter aux limites d’un générateur, de l'alimentation de quai ou du secteur :

Le Quattro comporte un chargeur de batteries très puissant Il va donc tirer une grande quantité de courant depuis le générateur ou depuis le secteur (16 A par Quattro de 5 kVA à 230 VAC). Une limite de courant peut être configurée sur chaque entrée CA. Le Quattro prend alors en compte la demande de puissance d'autres charges CA en sortie et n'utilisera l'excédent que pour la charge, évitant ainsi toute surcharge du secteur ou du générateur.

PowerAssist – Davantage de puissance du quai ou du générateur :

Cette fonction donne une dimension supplémentaire au principe du PowerControl en permettant au Quattro de compléter la capacité de la source alternative. En cas d'une demande de forte puissance de pointe, souvent requise pour une courte durée, le Quattro fournit à travers les batteries la puissance permettant de compenser le manque d'alimentation provenant du secteur ou du générateur. Et lorsque la demande diminuera, l'excédent de puissance sera utilisé pour recharger les batteries.

Énergie solaire. Énergie CA disponible même en cas de défaillance du réseau :

Le Quattro peut être utilisé aussi bien hors réseau que connecté à un réseau PV ou à d'autres systèmes d'énergie alternative. Un logiciel de détection de perte de secteur est disponible.

Configuration du système :

- Dans le cas des applications autonomes, il est possible de modifier des paramètres en quelques minutes à l'aide de la procédure de configuration par des interrupteurs DIP

- Des applications en configuration parallèle ou triphasée peuvent être configurées avec les logiciels VE.Bus Quick Configure et VE.Bus System Configurator

- Les applications d'autoconsommation, de réseau interactif et hors-réseau impliquant des convertisseurs rattachés au réseau et/ou des chargeurs solaires MPPT peuvent être configurées avec des assistants (logiciel spécifique pour des applications spécifiques)

Suivi et contrôle sur site :

Plusieurs options sont disponibles : contrôleur de batterie, un tableau de commande MultiControl, Color Control GX et autres appareils GX, Smartphone ou tablette (Bluetooth Smart), ordinateur de bureau ou portable (USB ou RS232).

Suivi et contrôle à distance :

Color Control GX et autres appareils GX. Les données peuvent être conservées et affichées sur notre site Web gratuit VRM (Victron Remote Management).

Configuration à distance :

Si des systèmes disposant d'un Color Control GX et autres appareils GX sont connectés par Ethernet, il est possible d'y accéder et de modifier leur configuration.

Caractéristiques :

• Plage de tension d'entrée : 9,5 - 17 V (convertisseur)
• Fonctionnement optimal : 25°C (efficacité plus faible quand la température augmente)
• Efficacité maximale : 93 - 94%
• Sonde de température de batterie
• Interrupteur ON/OFF à distance
• Port VE.Bus
• 2 ports universels
• Protection IP21
