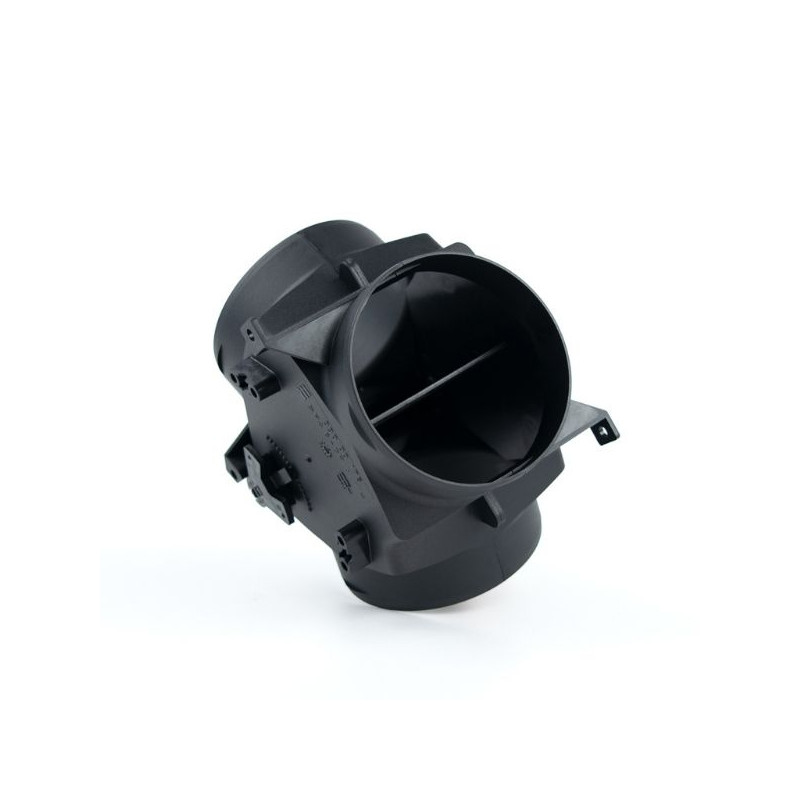

Y diamètre 90 mm avec vanne de regulation - AUTOTERM

Le Y bypass est muni d'un clapet interne qui peut être dirigé à distance via le câble de commande pour le y bypass FR054.

Grâce au Y bypass, vous pouvez alimenter 2 réseaux simultanément ou en fermer 1 sur les 2.

Exemple de configuration possible : vous avez 2 réseaux, vous êtes raccordés à un chauffe-eau et à une pièce par de la gaine de chauffage.

En été, vous pouvez choisir d'envoyer l'air chaud à votre chauffe-eau (type : combiboil Autoterm ou Pundmann Therm boiler AIR), et fermer le conduit qui est relié à votre pièce. L'hiver, vous pouvez activer les 2 réseaux pour chauffer l'eau et votre pièce simultanément.

Cette référence est compatible avec la gaine de chauffage Ø 90 mm (DE015).

L'adaptateur en forme de Y convient aux chauffages suivants :

• Autoterm Air 4D
• Autoterm Air 9D

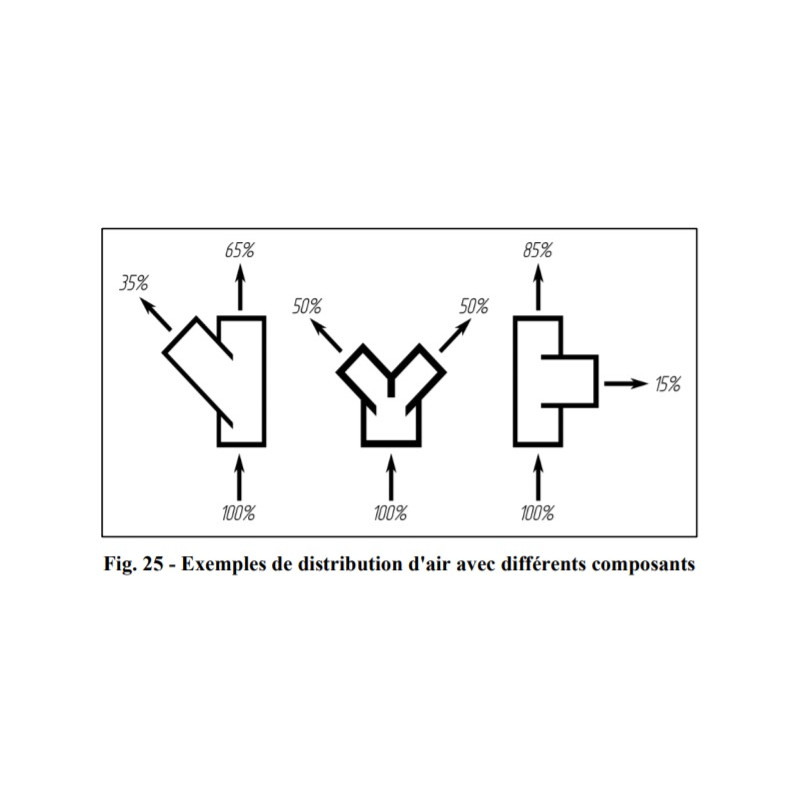

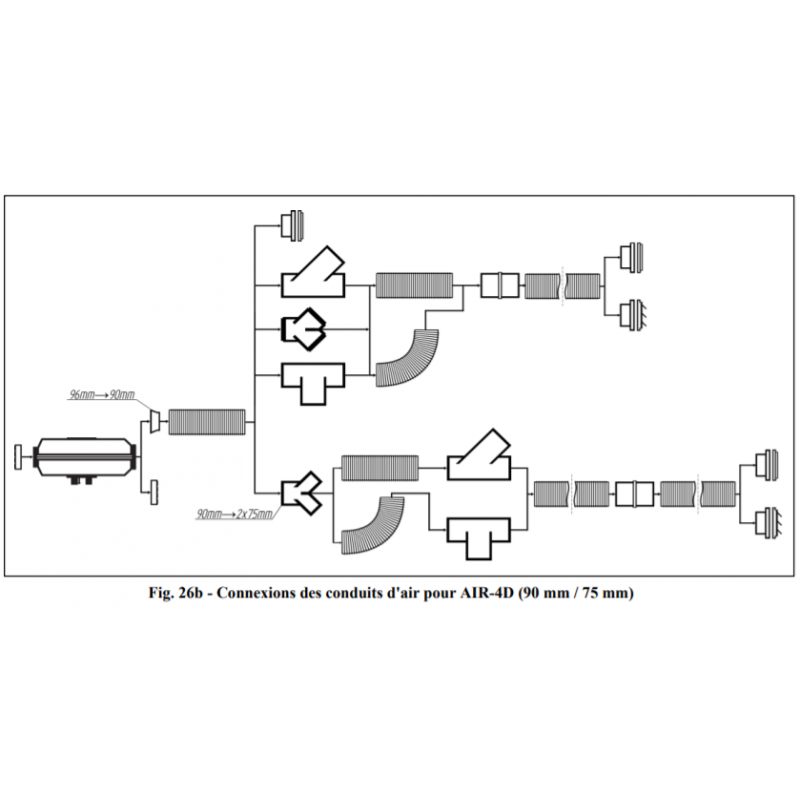

Information : Des adaptateurs en T ou Y peuvent être ajoutés au conduit d'air du chauffage pour distribuer l'air chaud (Fig. 26). Les adaptateurs réduisent le débit total d'air chaud (Fig. 25). Afin de vous assurer que l'option que vous avez sélectionné pour l'installation des conduits d'air est acceptable et n'entraînera pas une réduction massive du débit d'air chaud ou une surchauffe du l'appareil de chauffage, vous devez considérer la distribution de l'air avec les différents composants.

Le système de conduit d'air doit toujours commencer par le diamètre désigné pour le type de chauffage (2D : 60 mm, 4D : 90 mm, 9D : 100 mm), après que ce diamètre puisse être réduit en utilisant différents adaptateurs (voir Fig. 6b/c). L'utilisation de diamètres plus petits que ceux désignés pour le démarrage du système, à la sortie d'air chaud de l'appareil, entraîne une surchauffe de l'appareil de chauffage. Le premier mètre du conduit d'air doit être aussi droit que possible et au diamètre du chauffage .

Le système de conduits d'air doit être aussi simple que possible. Les systèmes compliqués entraînent une perte de chaleur.

Lorsque vous utilisez des conduits d'air à double canaux, un canal doit toujours se terminer par une sortie d'air non fermable.

Veuillez lire les instructions du manuel d'installation, p 28 conduit d'air.

Matériel : plastique PA6

Y 90 x 90 x 90 mm
