Comment bien choisir un guindeau ?

Guide - Comment choisir un guindeau ?



Grâce aux guindeaux, plus besoin de forcer ! Le guindeau électrique permet de jeter ou relever l’ancre de manière rapide, simple et fiable. Il est composé d’un moteur électrique qui entraine un axe auquel est fixé un barbotin sur lequel la chaîne s’enroule. Il rend le mouillage plus sûr et surtout plus facile, cependant le choix et l’installation ne sont pas évidents, voici quelques conseils pour vous y retrouver.

L'ESSENTIEL :

Pour choisir correctement son guindeau, il faut prendre en considération quelques paramètres ainsi que les caractéristiques techniques principales du produit.

Vous devez choisir votre type de guindeau en fonction de la longueur de l’embarcation, de la puissance du moteur (watt) et de la force de traction maximale souhaitée.

Plus les dimensions de l’embarcation, le poids de la chaîne et de l’ancre seront importants, plus le moteur du guindeau devra être puissant.



Il existe deux types de guindeaux : les verticaux et les horizontaux.

Sur un guindeau vertical le barbotin travaille à l’horizontal et sur un guindeau horizontal le barbotin travaille à la vertical.

Comment installer et principe de fonctionnement des guindeaux horizontaux et verticaux

Principe de fonctionnement du barbotin d'un guindeau

Quel type de guindeau choisir : horizontal ou vertical ?

- La différence entre un guindeau horizontal et un guindeau vertical se situe au niveau de l’axe de rotation du barbotin.

- La place dont vous disposez sur le pont et dans la baille à mouillage est l’élément principal qui va déterminer votre choix.

- Un paramètre important à prendre en compte : la hauteur entre le haut de la liasse de chaine et le dessous du pont doit être de 30 cm minimum.

Le barbotin est la pièce du guindeau ou du cabestan formé à l’emprunte des mailles de la chaîne du bateau et permettant d’accrocher la chaîne (Il porte le nom de son inventeur, le capitaine de vaisseau Benoît Barbotin).



Les guindeaux verticaux sont généralement les plus utilisés, plus faciles à installer sur la plage avant et possédant une meilleure force de traction.

L’axe de rotation est en position verticale et le moteur réducteur est logé sous le pont. La surface de contact entre cordage/chaîne et barbotin est environ de 180° (ce qui permet un meilleur maintien de la chaine).


Les avantages

- Guindeau de hauteur réduite ce qui le rend plus discret sur le pont

  • - Guindeau plus « sûr » car la chaine fait un tour à 180° autour du barbotin
  • - Les moteurs du modèle X1 sont IP67. Il s’agit d’un indice d’étanchéité qui indique que le moteur est protégé contre les effets de l’immersion jusqu’à 1 mètre de profondeur
  • - La boîte de vitesse est en aluminium anodisée. L’anodisation est un traitement de surface de l’aluminium qui lui confère une meilleure protection contre la corrosion et un meilleur aspect.

ATTENTION : L’axe du davier doit être 5° plus haut que la sortie de la chaine depuis le barbotin.


Les guindeaux horizontaux s’installent facilement et ne doivent être connectés que, une fois positionnés, en faisant descendre les câbles du pont.

Ils sont entièrement escamotables dans la baille à mouillage de proue. Les opérations d’entretien éventuelles sont ainsi plus simples.

L’axe de rotation situé sur un plan horizontal est renfermé dans une structure placée sur le pont. Il prend plus de place sur le pont que dans la baille à mouillage.

Adapté pour des bailles à mouillage de petites dimensions.



Les avantages

  • - L’intégralité du guindeau est sur le pont (à l’exception du Dorado !);
  • - Facile à installer : seulement quelques trous sont nécessaire afin de fixer le guindeau sur le pont;
  • - Facilement accessible pour l’entretien;
  • - Idéal lorsque l’espace est réduit dans la baille à mouillage.
ATTENTION : Le point supérieur du barbotin doit être au minimum 5 à 10° au dessus de l’axe du davier afin qu’il y ait 3 maillons au minimum encastrés.


Guindeau horizontal

Les guindeaux à axe horizontal

Guindeau vertical

Les guindeaux à axe vertical

Les barbotins

Les barbotins pour guindeau

Les télécommandes pour guindeau

Les télécommandes pour guindeau

Contacteur à pied pour guindeau

Contacteur à pied pour guindeau



Comment choisir son guindeau ?

Lors du choix de la puissance du guindeau il faut prendre en compte le poids de la chaîne (0.9kg/m pour du 6mm, 1.45kg/m pour du 8mm, 2.35kg/m pour du 10mm) sans oublier le poids de l’ancre.

Lors du choix du guindeau, vous référer uniquement à sa charge utile (ou charge de travail).


En règle générale, prendre le poids total du mouillage (ancre + chaine) en le multipliant par 4 pour connaître la puissance du guindeau à choisir.


- La force de traction maximale instantanée :

Elle correspond au pic de charge lors de l’arrachement de l’ancre. Ce pic représente une valeur très critique.

Il est donc nécessaire de s’assurer que l’embarcation est dotée d’un guindeau avec une force de traction instantanée largement supérieure à la charge de travail.

- La puissance du guindeau et la taille de chaine :

Les guindeaux proposés sont appropriés pour des bateaux de type polyester léger, semi-rigides, jusqu’à 10 mètres.

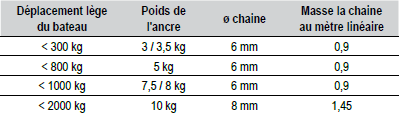

Vous devez connaitre le déplacement lège de votre bateau. Cette information détermine votre ligne de mouillage (poids de l’ancre, diamètre de la chaine) et par conséquent la taille du barbotin :

guide de guindeaux



La puissance désirée pour votre guindeau, se calcule selon la formule suivante : [Masse de l’ancre + (longueur de la coque x5 x masse de la chaine au mètre linéaire)] x 5

Le résultat obtenu correspond à la force d’arrachage maximale qui doit être inférieure à celle indiquée sur les spécifications du guindeau :

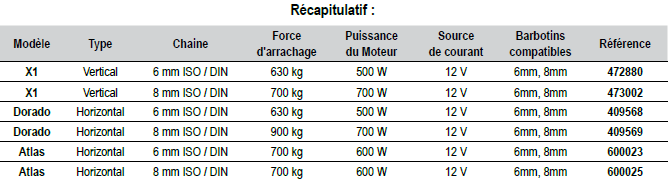

guide guindeaux


- La charge de travail :

Elle correspond à la charge normale que peut exercer le guindeau pour remonter le mouillage (hors phase d’arrachement).

- La taille de la baille à mouillage :

C’est une caractéristique essentielle pour savoir quelle longueur de cordage ou de chaîne peut être embarquée et quel est l’espace disponible pour le moteur du guindeau.

La profondeur de la baille à mouillage détermine la descente du cordage et de la chaîne par la force de gravité.

En conséquence, il est conseillé d’avoir une distance verticale entre l’écubier et le niveau atteint par le cordage et la chaîne accumulés au fond de la baille à mouillage supérieure à 30 cm (12”).

(L’écubier étant le guide permettant d’orienter la chaine en sortie de guindeau).



Comment installer son guindeau ?

Pour installer son guindeau, qu'il soit vertical ou horizontal il faut veiller à respecter les points suivants :

- l'alignement du barbotin avec le davier;

- la distance entre le davier et le barbotin (minimum 1 mètre);

- l'inclinaison du guindeau avec la chaîne (si montage vertical faire en sorte d’avoir un angle minimum de 15°).


Pour installer votre guindeau sur le pont, il faut suivre les points suivants :

- Prévoir une plaque de montage si votre pont n'est pas plat. Mais également une plaque de renfort en cas de pont trop léger;

- Placez votre guindeau sur le pont et choisissez son emplacement suivant la position du davier et du puits à chaîne;

- Positionnez le gabarit de montage sur le pont, dans la position souhaitée et maintenez-le en place;

- Marquez puis percez les trous comme indiqué dans le manuel d'utilisation;

- Enlevez le gabarit et appliquez du silicone souple étanche sur le bord des trous afin de rendre étanche votre installation;

- Positionnez la partie supérieure du guindeau sur le plancher;

- Fixez le guindeau avec les écrous et les goujons de fixation;

- Serrez chacun des goujons jusqu'à ce qu'ils arrivent en butée;

- Branchez les câbles de la batterie sur le moteur électrique;

- Vous pouvez sceller la base de votre guindeau avec le plancher à l'aide de silicone.


Pour l'installation électrique, il faudra impérativement un alternateur et une batterie avec un câblage adapté. Il est également indispensable que votre guindeau soit câblé avec des câbles d'une section suffisante.
Il faut que l'opérateur puisse voir le guindeau lorsqu'il est en service.

Un disjoncteur doit être installé sur le circuit électrique du guindeau afin d'éviter une surcharge lors de son utilisation.


Concernant l'installation de l'interrupteur pour pieds, vous devez suivre les instructions du fabricant. Tout en gardant à l'esprit que si vous en installez plusieurs, ils devront être montés en parallèle.

Il existe également des télécommandes filaires ou sans fil qui vont vous permettre de commander à distance votre guindeau.

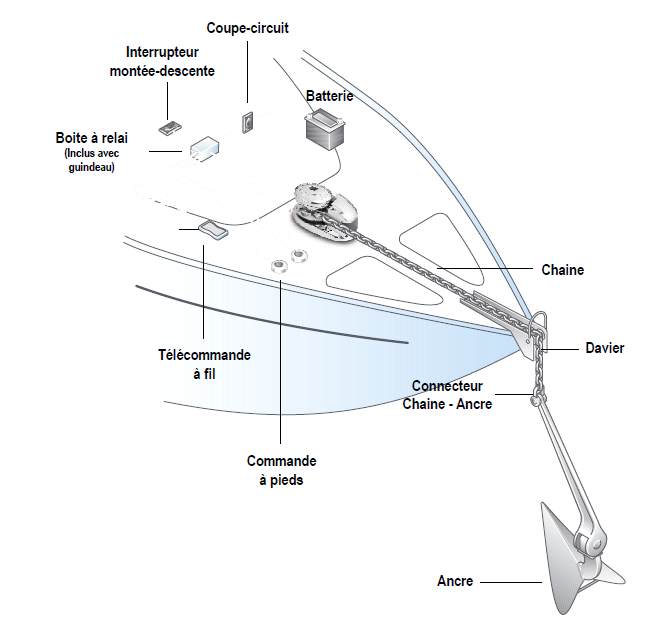

guide guindeaux bien choisir

Combien consomme un guindeau ?

Un guindeau au moment de l’arrachement a besoin ponctuellement d’un pic de 100 Ampères. Il vous faut donc veiller à dimensionner le câble d’alimentation en fonction et de munir le circuit d’un fusible ou d’un disjoncteur.

Conseils pour bien choisir la puissance de son guindeau en fonction du bateau


Comment entretenir son guindeau ?

Une révision annuelle effectuée par un point service agrée est conseillée. Ne pas changer l’huile vous même. Il est préférable de faire effectuer cette opération lors de la révision annuelle.

Il est possible de changer le barbotin de 6 mm avec du 8 mm ou vice-versa, vous-même, sans pièces additionnelles.



Concernant l'entretien régulier de votre guindeau, pensez tout d'abord à couper l'alimentation du guindeau avant de débuter chaque opération de maintenance. Une fois cela fait, vous pouvez effectuer les actions suivantes :

- Rincez de façon régulière l'unité de pont à l'eau douce;

- Vérifier les connexions électriques, les nettoyer et les graisser si nécessaire;

- Contrôlez l'épissure sur la chaîne de mouillage et la refaire si nécessaire;

- Pensez également à contrôler l'usure du barbotin.






En cas de mer formée ou de vent, il faut penser à soulager le guindeau jusqu’à l’à-pic de l’ancre tout en restant dans l’axe de la chaine.
Lorsque vous êtes au mouillage, pensez à ne pas laisser la chaîne sur le barbotin mais à l’installer sur un taquet. Ou vous pouvez également ajouter une longe ou une bosse de mouillage rattachée à la chaîne et qui sera reliée à un taquet. Cela permettra de sécurisé votre ligne mouillage et d’alléger la pression sur le guindeau.

Pensez à mettre le moteur en route avant d’utiliser le guindeau.



Découvrir notre gamme
