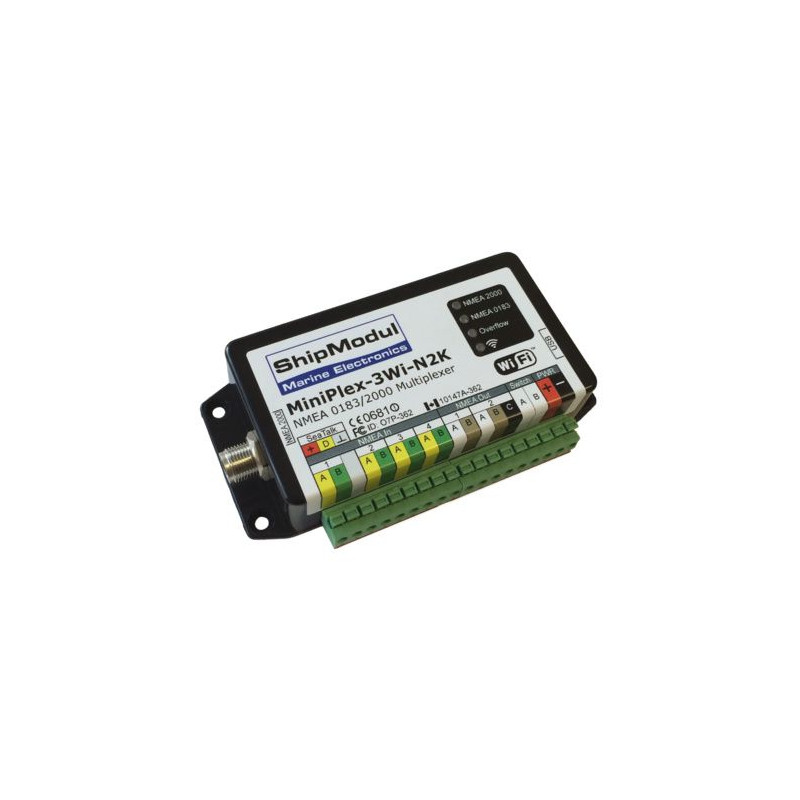

MINIPLEX-3Wi : Multiplexeur - Version Wifi, USB et NMEA - 8-35V

Grâce au Miniplex 3WI, connectez les données provenant de 3 sources (NMEA0183, SeaTalk, AIS) en une seule trame NMEA0183 disponible sans fil sur votre appareil Wifi.

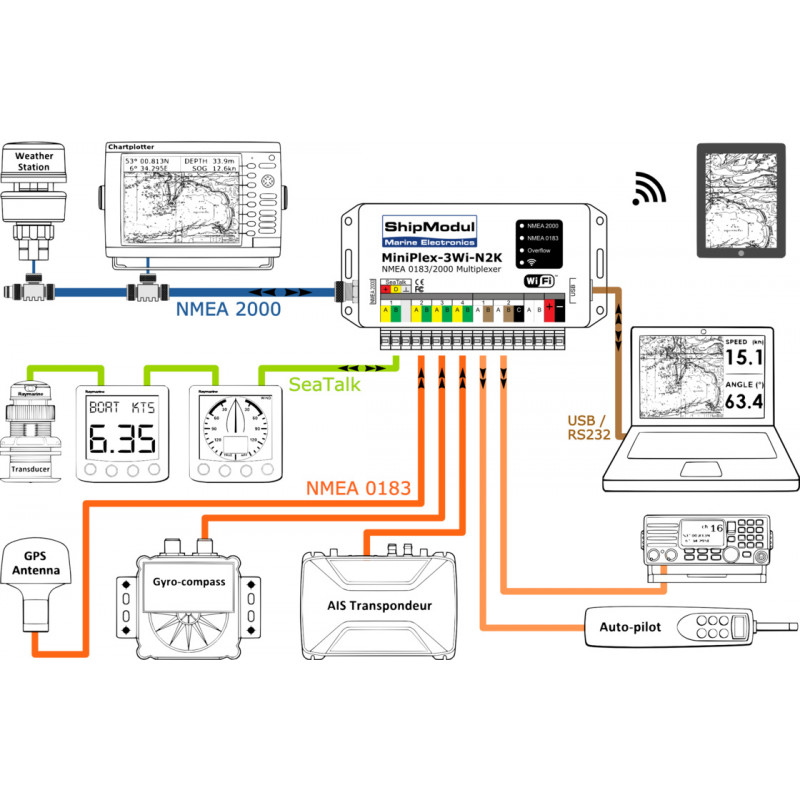

Le MiniPlex-3Wi est un multiplexeur NMEA compatible WiFi, combinant des données de jusqu’à 4 instruments de navigation en 2 sorties NMEA (ports émetteur permettant la distribution des données jusqu'à 7 instruments), une interface WiFi et un port USB pour une connexion à un ordinateur, ou pour les mises à jour du firmware (et la configuration des paramètres Wifi spécifiques).

Les connexions Wi-Fi et USB peuvent coexister et les données peuvent être acheminées entre les deux interfaces. Il prend également en charge un AIS et d'autres appareils NMEA ayant des vitesses de transmissions élevées, jusqu'à 57600 bauds.

Utiliser un multiplexeur MiniPlex-3Wi-N2K a des avantages majeurs :

• Les données des instruments sont disponibles via une connexion WiFi.
• Le Miniplex est un point d’accès sans fil pour tout appareil WiFi.
• Le multiplexeur connecte jusqu’à 7 appareils simultanément en Wifi.
• Les données UDP et TCP sont échangées entre les périphériques.
• Connexion simultanée à un second ordinateur via le port USB.
• Intégration adaptée dans un réseau Raymarine Seatalk® existant.
• Les entrées sont isolées galvaniquement.
• Contrôle source, destination et taux de transmission des phases NMEA.
• Commutation entre ordinateur de navigation et navigation par GPS.
• Commutation entre instruments primaires et secondaires si panne.
• Connexion directe à un port USB, sans problèmes .
• Il remplit précisément la fonction Plug & Play
• Connexion NMEA2000 (prise Micro-C)

Fonctionnalités toujours présentes sur tous les modèles :

• NMEA 0183 - 4 entrés/2 sorties, vitesse variable : 48-58Kbps et jusqu’à 115Kbps sur out2
• AIS supporté
• Commutation auto : navigation ordinateur/GPS
• Commutation auto : instrument primaire/secondaire en cas de défaillance
• Plein contrôle du routage et filtrage des données entre les entrées et sorties
• Option de temps réel pour une transmission en moins de 0.5sec
• Un ensemble de conversions de phrases NMEA 0183 (HDG → HDT, VTG → VHW …)
• Option de priorité sur les entrées permettant d’écarter les phrases similaires
• Option d’ajout d’information du canal d’entrée de chaque phrase reçue
• ID talker (type d’appareil émetteur) éditable à la réception sur chaque entrée
• Alimentation : 8-30V
• Garantie : 2 ans

Caractéristiques techniques :

• Tension d'alimentation : 8-35VDC, protégé contre l'inversion de polarité
• Current consumption : 70mA (120mA max. avec les ports de l'émetteur à pleine charge)
• Interface ordinateur : WiFi (802.11b/g, +10dBm), compatible TCP, port 10110

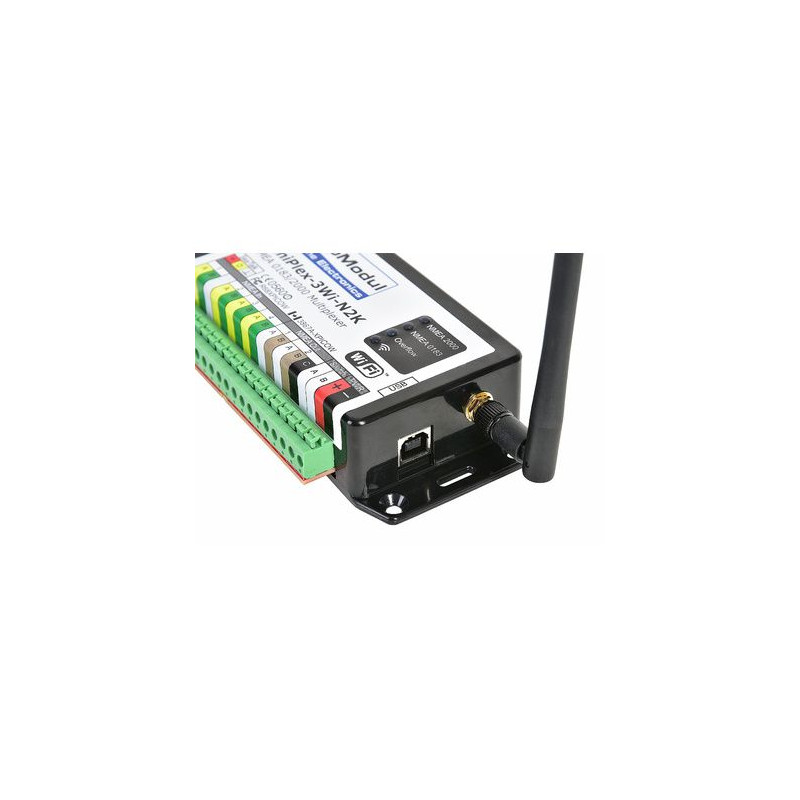

• USB, isolation galvanique
• Protocols supportés : TCP/IP, port 10110 pour les données NMEA 0183 ARP, ICMP and DHCP pour la gestion du réseau
• Entrées : 4 x NMEA 0183/RS-422, isolation galvanique.
• L'entrée "Input 1" peut être paramètrée en mode SeaTalk
• Résistance en entrée: > 1.4 kOhm
• Courant en entrée: 0.5mA @ 2V / 3.0mA @ 5V / 7.1mA @ 10V
• Sorties : 2 x NMEA 0183/RS-422, isolation galvanique
• Courant de sortie Max : 20mA @ > 2V
• Taille de la liste de filtrage : 50 phrases types
• Taille de la liste de priorité : 50 phrases types
• Vitesse NMEA Entrée 1-3 : 4800 - 57600 baud
• Vitesse NMEA Entrée 4/Sortie 1 : 4800 - 57600 baud
• Vitesse NMEA Sortie 2 : 4800 - 115200 baud
• NMEA 2000: LEN: 1 / Vitesse: 250kbps

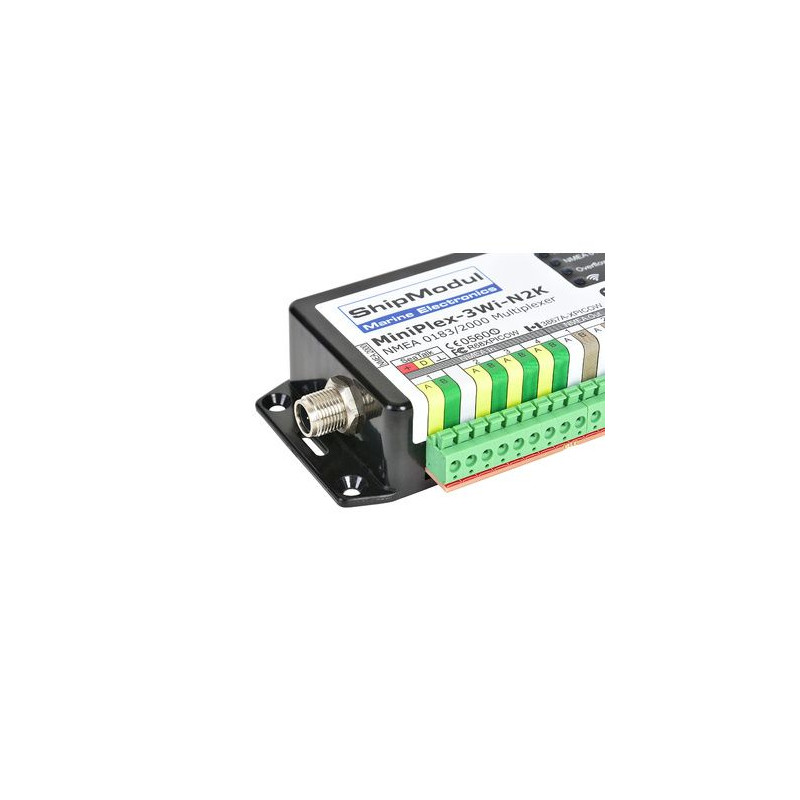

• Connecteur: M12 mâle Micro-C
• Dimensions (mm) : 138 x 62 x 30
• Poids : 0,30 Kg

Livré avec :

• Miniplex 3wi-N2K

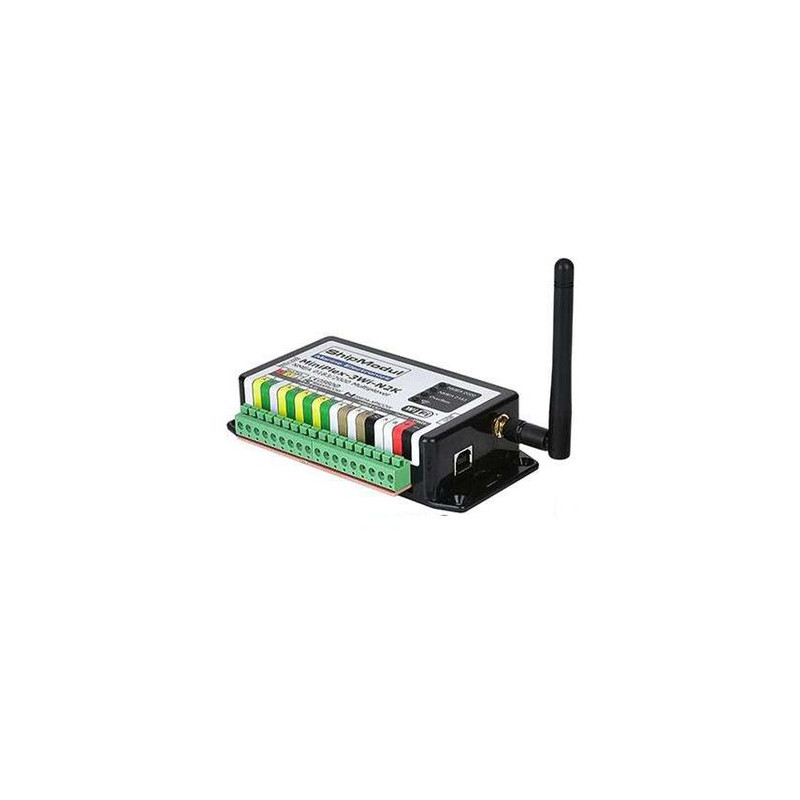

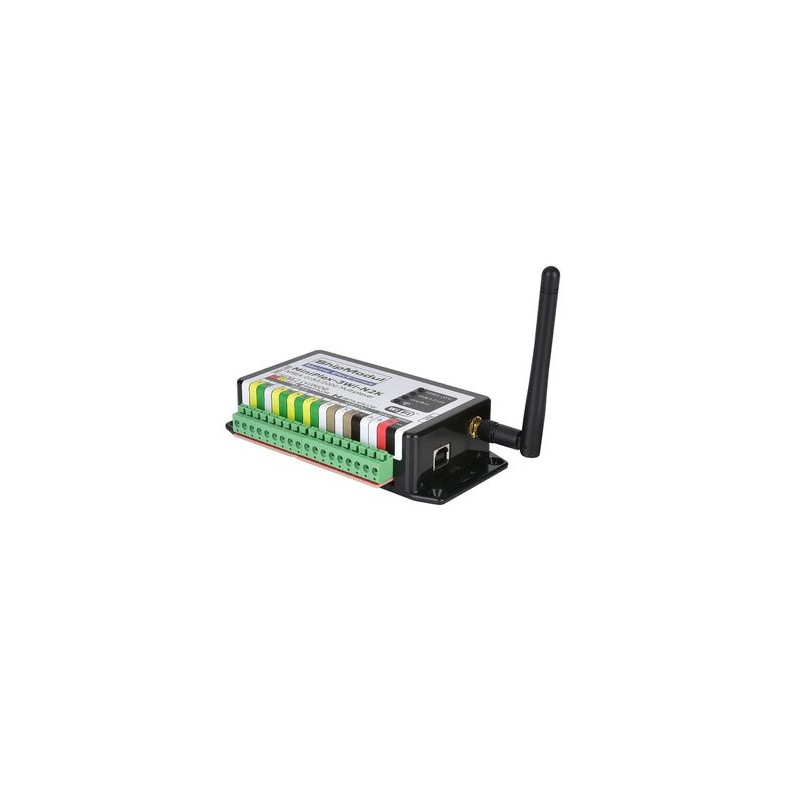

• Antenne Wifi
• Câble USB
• CD / Manuel d'utilisation
