De nombreux systèmes de navigation utilisent encore la norme NMEA 0183. Une interface NMEA 0183 a simplement deux fils avec une polarité plus et moins, mais il n’y a pas de code couleur standard ni de type de connecteur, ce qui signifie que les installateurs doivent concevoir leurs propres systèmes et doivent vérifier les couleurs des fils de chaque produit. Les appareils NMEA qui transmettent des données sont appelés “talkers” et ils se connectent aux appareils qui reçoivent des données “listeners”. Autrement dit, NMEA OUT va vers NMEA IN. Bien qu’un “talker” puisse diffuser à plusieurs “listeners” (généralement jusqu’à 5 appareils en même temps), deux “talkers” ne peuvent pas se connecter ensemble sans utiliser un multiplexeur NMEA.

Une installation typique est de connecter un transpondeur AIS à un traceur. La sortie NMEA de l’AIS se connecte à l’entrée NMEA du traceur. Si vous avez besoin d’ajouter une interface wifi pour recevoir les données sur une tablette & iPad, alors notre WLN10 peut également se connecter à la sortie NMEA de l’AIS. Certains appareils peuvent avoir plusieurs sorties NMEA – une à 4800 bauds pour les instruments traditionnels et une à 38400 bauds pour l’AIS.

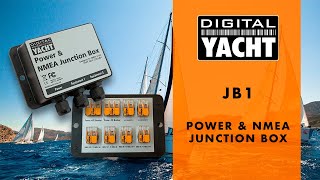

La boîte de jonction NMEA 0183 JB1 de Digital Yacht est une solution simple qui facilite l’installation et le branchement des équipements utilisant des interfaces NMEA 0183. JB1 utilise des bornes de raccordement Wago permettant de connecter et de raccorder des câbles de différentes tailles en quelques secondes.

Les connexions internes utilisent un système Wago breveté – les bornes à deux voies mesurent que 12 x 18 mm et peuvent être retirées pour faciliter l’insertion de câbles. Ouvrez le levier, insérez le câble et fermez-le pour obtenir une connexion isolée et fiable

Caractéristiques techniques:

• Une solution simple pour faciliter la connexion de plusieurs périphériques NMEA 0183
• Boîte de jonction compacte et étanche – ne mesure que 105 x 70 x 35 mm
• Trois presse-étoupes – vous pouvez ajouter d’autres presse-étoupes si vous le souhaitez.
• Livré avec deux bornes de raccordement Wago à 3 voies (recommandées pour les fils d’alimentation des équipements) et six bornes de raccordement Wago à 2 voies (recommandées pour les fils NMEA)
• Il suffit de soulever le levier et d’insérer les câbles dans la borne et de la fermer par encliquetage pour obtenir une connexion fiable
• Accepte les câbles de 0,25 mm à 4 mm – les câbles plus petits peuvent également être torsadés ensemble
• Comprend un câble d’alimentation de 1 m

Référence fournisseur: ZDIGJB1
