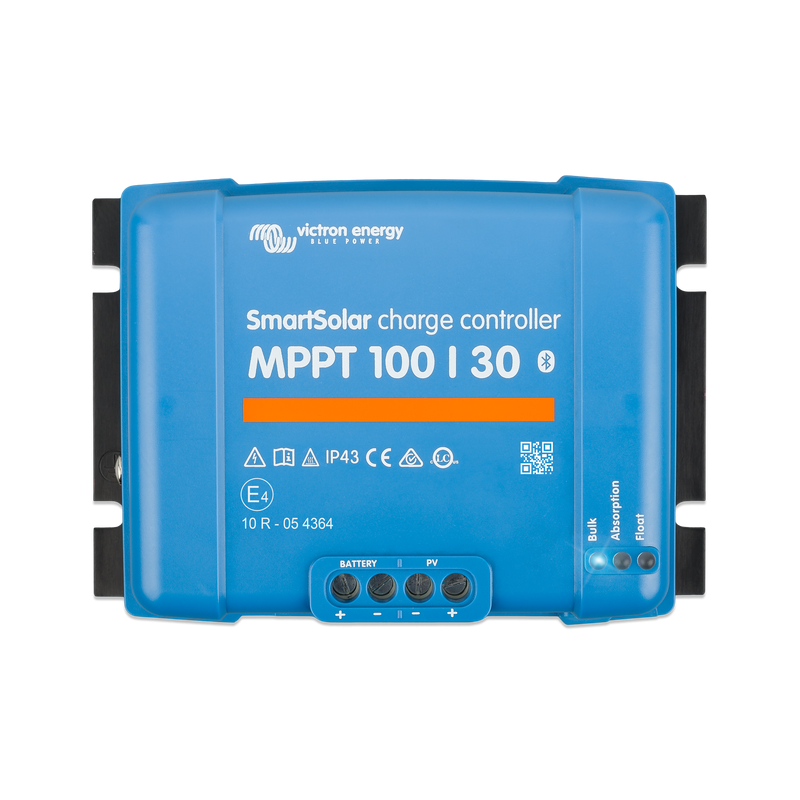

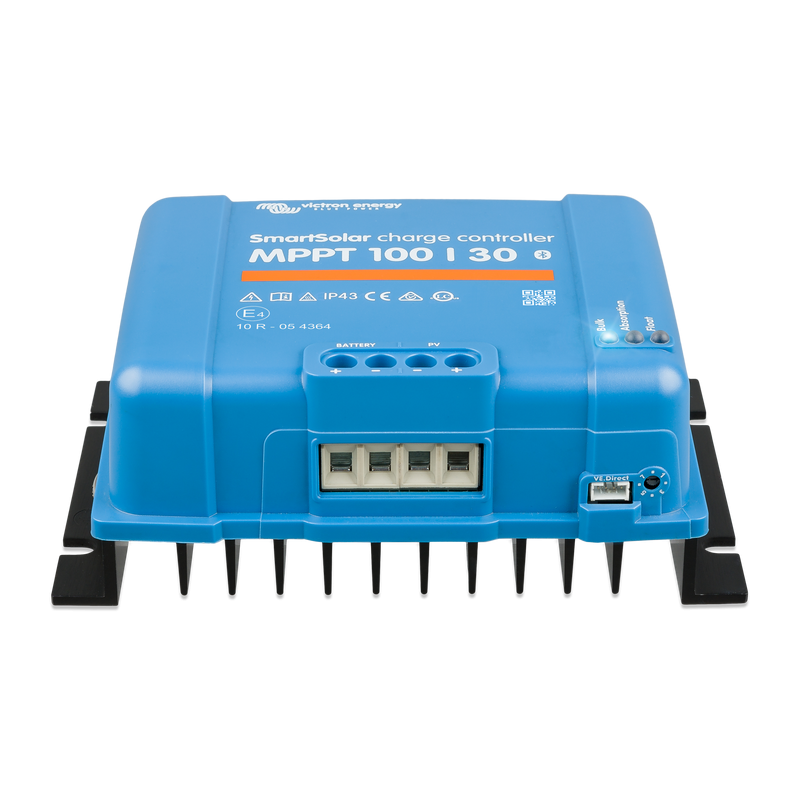

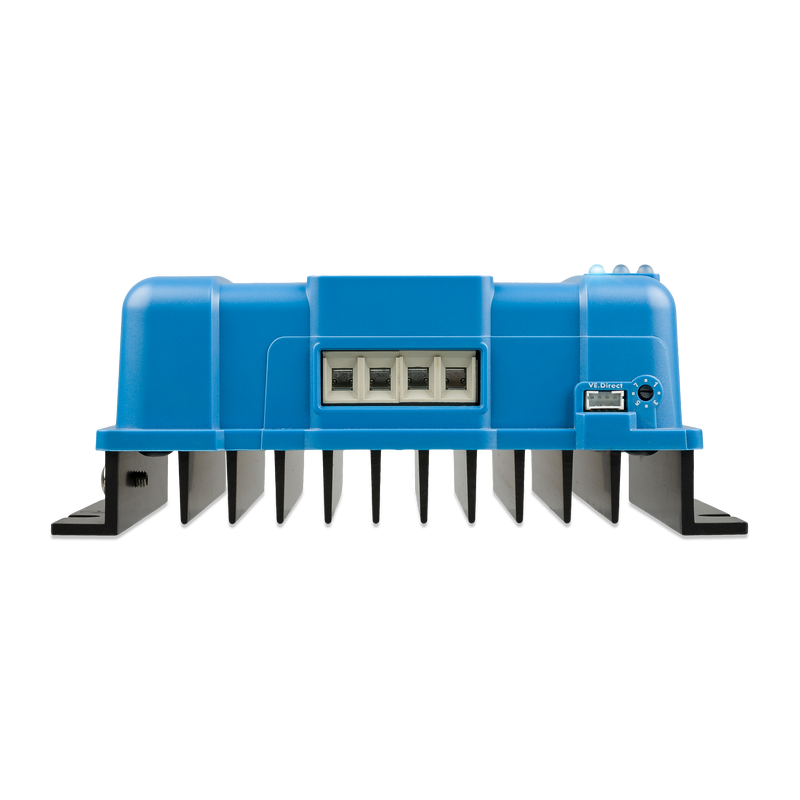

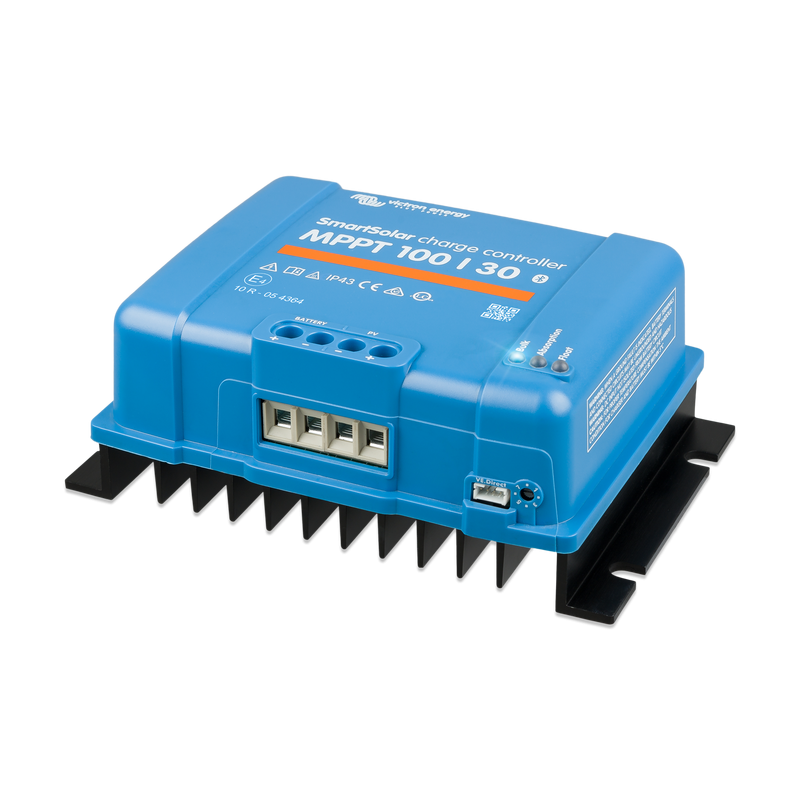

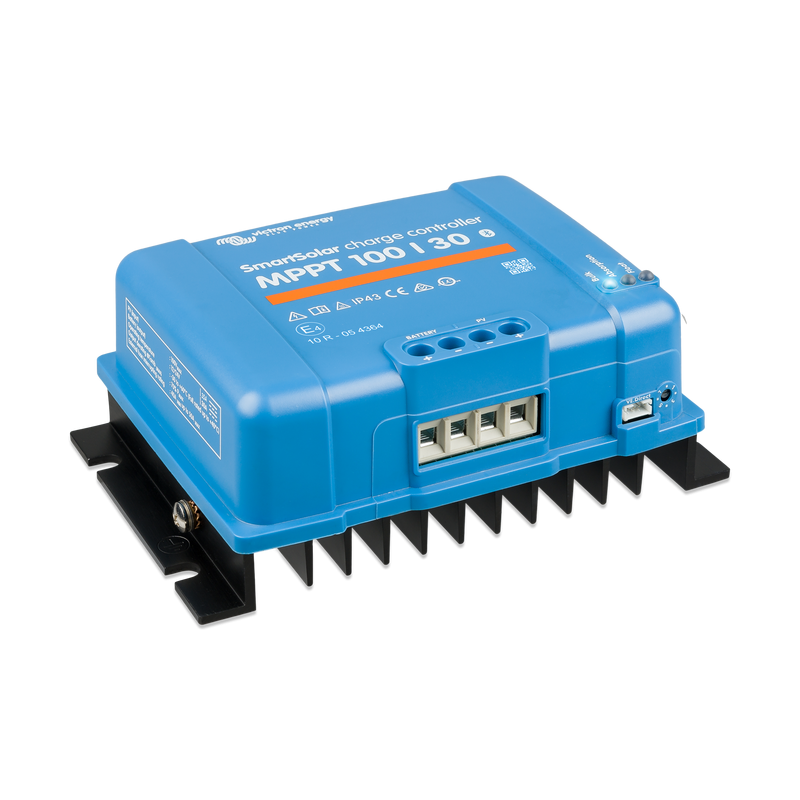

Régulateur de charge MPPT SmartSolar 100/30 - VICTRON

219€90

Régulateur de charge MPPT SmartSolar 100/30 - VICTRON

Réf. : 125314

219€90

Payez en et par carte bancaire

3x

Apport : 76€84 + 2 mensualités de : 73€30

Dont coût du financement : 3€54 TAEG 20.68%

4x

Apport : 60€25 + 3 mensualités de : 54€98

Dont coût du financement : 5€28 TAEG 21.61%

Offre de financement avec apport obligatoire, réservée aux particuliers et valable pour tout achat de 100€ à 4000€. Sous réserve d'acceptation par Oney Bank. Vous disposez d'un délai de 14 jours pour renoncer à votre crédit. Oney Bank - SA au capital de 51 286 585€ - 34 Avenue de Flandre 59 170 Croix - 546 380 197 RCS Lille Métropole - n° Orias 07 023 261 www.orias.fr. Correspondance : CS 60 006 - 59895 Lille Cedex - www.oney.fr

76€84 aujourd'hui, 73€30 les 2 mois suivants
60€25 aujourd'hui, 54€98 les 3 mois suivants

Descriptif

Le contrôleur de charge solaire SMARTSOLAR MPPT de VICTRON ENERGY est indispensable pour l’implantation de vos panneaux solaires rigides ou panneaux solaires souples à bord. Il se branche entre votre parc solaire et votre parc de batterie, de manière à réguler la recharge de vos batteries et d'en optimiser la durée. Il est également équipé d'un clapet anti-retour pour protéger et faire durer vos panneaux.



Le SmartSolar est équipé de la fonction sans fil, ce qui lui permet de communiquer ses informations directement au serveur Victron. Vous pouvez ainsi consulter les données relatives à vos panneaux en temps réel sur l'application ou sur le portail internet Victron, que vous soyez sur votre bateau ou à des centaines de kilomètre. Vous avez également la possibilité de le connecter avec des câbles VE.Direct à tous les appareils de monitoring de la gamme GX, ou à votre PC.



L'algorithme Battery Life est fait pour protéger les batteries : après quelques jours d'observation, il augmentera légèrement, jour après jour le niveau de déconnexion de la charge (c.à.d. il déconnectera la charge plus tôt), jusqu'à ce que l'énergie solaire récupérée soit suffisante pour recharger la batterie à près de 100 % de sa capacité. À partir de là, le niveau de déconnexion de la charge sera modulé afin qu'une recharge de près de 100 % soit atteinte au moins une fois par semaine.



 Cet appareil utilise la technologie MPPT (Maximum Power Point Tracking) : Localisation ultra rapide du point de puissance maximale

Surtout en cas de ciel nuageux, quand l'intensité lumineuse change constamment, un contrôleur ultra-rapide MPPT améliorera la collecte d'énergie jusqu'à 30 % par rapport aux contrôleurs de charge PWM (modulation d'impulsions en durée), et jusqu'à 10 % par rapport aux contrôleurs MPPT plus lents.



Caractéristiques :

  • Tension de charge d'absorbtion réglable
  • Tension de charge float réglable
  • Programme de charge à plusieurs étapes réglable
  • Protection contre l'inversion de polarité
  • Protection contre la surchauffe



Modèle

75/10

75/15

100/15

100/20

100/30

100/50

Courant de charge nominal (A)

10

15

15

20

30

50

Tension de charge (V)

12/24

12/24

12/24

12/24

12/24

12/24

Tension max de circuit ouvert (VOC) du parc solaire (V)

75

75

100

100

100

100

Puissance nominale acceptée pour un parc batterie 12V

145 W

220 W

220 W

290 W

440 W

700 W

Puissance nominale acceptée pour un parc batterie 24V

290 W

440 W

440 W

580 W

880 W

1400 W

Courant max de court-circuit du parc solaire (A)

13

15

15

20

35

60

Autoconsommation 12V / 24V (mA)

25 / 15

25 / 15

25 / 15

25 / 15

30 / 20

30 / 20

Tension de charge d'absorbtion (V)

14,4 / 28,8

14,4 / 28,8

14,4 / 28,8

14,4 / 28,8

14,4 / 28,8

14,4 / 28,8

Tension de charge float (V)

13,8 / 27,6

13,8 / 27,6

13,8 / 27,6

13,8 / 27,6

13,8 / 27,6

13,8 / 27,6

Protection

IP43 et IP22

IP43 et IP22

IP43 et IP22

IP43 et IP22

IP43 et IP22

IP43 et IP22

Bornes de puissance

6 mm2

6 mm2

6 mm2

6 mm2

16 mm2

16 mm2

Poids (kg)

0,5

0,5

0,6

0,65

1,3

1,3

Dimensions (mm)

100 x 113 x 40

100 x 113 x 40

100 x 113 x 50

100 x 113 x 60

130 x 186 x 70

130 x 186 x 70

Use & maintenance

Choix du chargeur :

Attention : L’intensité nominale du contrôleur de charge ne doit pas dépasser 20% de la capacité de la batterie au risque de détériorer cette dernière (30% pour des batteries lithium). Toutefois, il est toujours recommandé de choisir une charge plus lente pour protéger vos batteries, avec dans l'idéal un courant de charge égal à 10% de la valeur en capacité (Ah) de votre batterie.





Installation :

Attention : Toujours connecter les batteries en premier, afin que le contrôleur puisse reconnaitre la tension du système.



  • Etape 1 : brancher le pôle négatif (-) de votre parc à batterie sur la borne BATT- du régulateur
  • Etape 2 : brancher le pôle positif (+) de votre parc à batterie sur la borne BATT+ du régulateur
  • Etape 3 : brancher le pôle négatif (-) de votre parc solaire sur la borne PV- du régulateur
  • Etape 4 : brancher le pôle positif (+) de votre parc solaire sur la borne PV+ du régulateur
  • Etape 5 (facultatif) : brancher le pôle négatif (-) de votre sortie auxiliaire sur la borne LOAD-
  • Etape 6 (facultatif) : brancher le pôle positif (+) de votre sortie auxiliaire sur la borne LOAD+



schéma MPPT

Informations techniques

Courant de charge 30 A
Technologie du régulateur MPPT
Tension de circuit ouvert (VoC) 100 V
