Contrôleur de charge BLUE SOLAR PWM light 12/24V-20A - VICTRON

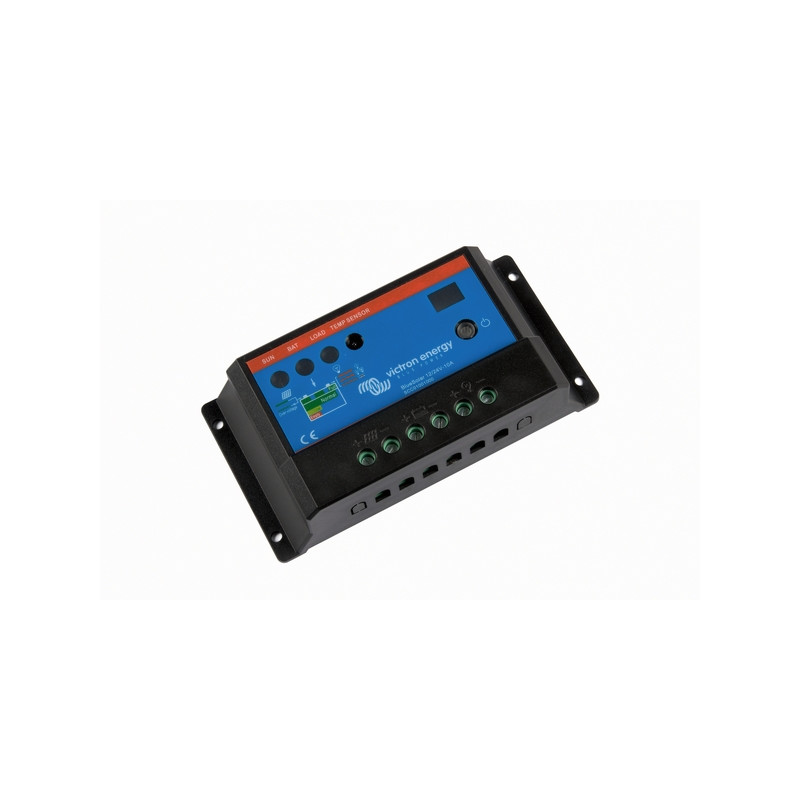

Ce CONTRÔLEUR DE CHARGE BLUE SOLAR PWM LIGHT 12/24V- 20A  de VICTRON ENERGY est indispensable pour l’implantation de vos panneaux solaires rigides ou panneaux solaires souples à bord. En effet il permet de réguler la charge de votre batterie et ainsi d’optimiser sa durée de vie. Vous pouvez contrôler à tout moment la charge de votre batterie grâce à un voltmètre.

On trouve plusieurs technologies de régulation :

• Couplage direct : PWM (Pulse With Modulation)
• Couplage par adaptateur d’impédance : MPPT (Multi Power Point Tracking)

Le régulateur est inséré entre le champ photovoltaïque et la batterie. Il est composé d'un interrupteur électronique fonctionnant en MLI et d'un dispositif anti-retour (diode).

L'ouverture et la fermeture de l'interrupteur électronique s'effectuent à une certaine fréquence, ce qui permet de réguler le courant de charge en fonction de l'état de charge avec précision. Lorsque la tension batterie est inférieure à la tension de limitation du régulateur, l'interrupteur est fermé. La batterie se charge alors avec le courant correspondant à l'ensoleillement. On est en phase "Bulk". Lorsque la tension batterie atteint un seuil de régulation prédéterminé, l'interrupteur s'ouvre et se ferme à une fréquence fixe pour maintenir un courant moyen injecté dans la batterie. La batterie est chargée, on est en phase "Floating".

Caractéristiques :

Choix de votre panneau solaire :

Consultez notre guide et conseil « Bien choisir sa production d’énergie à bord » : ICI.

Utilisation et entretien

Choix du chargeur :

Attention :

• Le régulateur PWM ne peut fonctionner qu'exclusivement avec des modules photovoltaïques 36 ou 72 cellules (respectivement en 12V ou 24V).
• L’intensité nominale du contrôleur de charge ne doit pas dépasser 15% de la capacité de la batterie au risque de détériorer cette dernière.

Le choix de votre contrôleur de charge se fait après le choix de votre parc solaire. Il faut déterminer l’intensité nominale en divisant la puissance par la tension du circuit. Par exemple : 100W/12V= 8A.

Installation :

Câblage :

Attention : Toujours connecter les batteries en premier, afin que le contrôleur puisse reconnaitre la tension du système.

• Etape 1 : brancher le pôle négatif (-) de votre parc à batterie sur la borne 1 du régulateur
• Etape 2 : brancher le pôle positif (+) de votre parc à batterie sur la borne 2 du régulateur
• Etape 3 : brancher le pôle négatif (-) de votre parc solaire sur la borne 3 du régulateur
• Etape 4 : brancher le pôle positif (+) de votre parc solaire sur la borne 4 du régulateur
• Etape 5 (facultatif) : brancher le pôle négatif (-) de votre sortie auxiliaire
• Etape 6 (facultatif) : brancher le pôle positif (+) de votre sortie auxiliaire

Fixation :

Fixer le régulateur grâce à 4 vis (diam. 4mm)
